Nell’articolo precedente abbiamo parlato della portata massima di un punzone. Abbiamo visto che quando viene superato il valore massimo di pressione sopportabile da un metro di utensile, esso subisce danni. Questi ultimi possono essere sia deformazioni, già affrontate nel precedente articolo, oppure vere e proprie rotture.
In questo articolo analizzeremo il secondo caso.
Rottura del punzone.
Una delle cause più frequenti di rottura è l’eccessiva durezza del corpo dell’utensile. È importante, infatti, che il corpo dell’utensile non sia eccessivamente duro, ma anzi mantenga una certa duttilità.
Torniamo per un attimo all’immagine dell’utensile deformato: se il corpo di questo utensile fosse stato eccessivamente indurito (tramite trattamento termico), anziché subire una deformazione si sarebbe spezzato di colpo. Questa rottura così repentina non solo avrebbe compromesso irrimediabilmente il pezzo, ma avrebbe anche rischiato di proiettare schegge pericolose.
Quando avviene la rottura?
Quando la sovrappressione eccede il punto di snervamento (Re) ed arriva al punto di rottura (Rm) il punzone si spezza, anche in questo caso in corrispondenza del punto con minori dimensioni.
Scopri cosa si intende per punto di rottura e di snervamento in questo articolo.

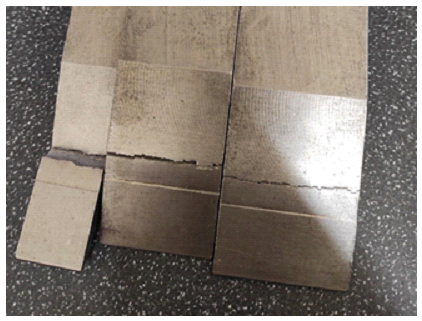

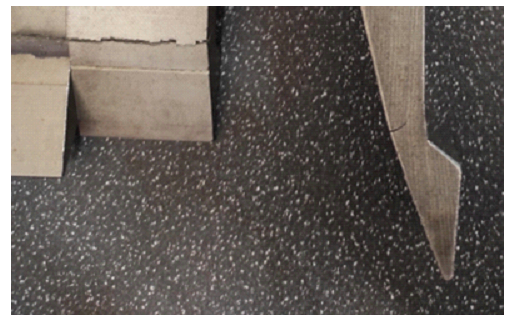

Anche in queste immagini si può vedere che, avendo utilizzato una durezza non troppo elevata, non è avvenuta proiezione di schegge. Infatti il danneggiamento ha avuto inizio da una crepa che si è estesa progressivamente fino alla separazione delle due parti.
Altre possibili cause di danno ai punzoni.
Abbiamo visto i casi in cui il punzone subisce dei danneggiamenti nel momento in cui viene sottoposto a pressioni eccessive rispetto alla sua portata.
Tuttavia, la longevità di un punzone può essere compromessa anche da altre cause, differenti da quelle viste finora. Naturalmente le parti più deboli saranno quelle maggiormente esposte alla lavorazione, come ad esempio la punta.
Vediamo quindi altre possibili cause di danno:
- se la punta viene utilizzata su una lamiera con superficie abrasiva, oppure su una lamiera corrugata, può subire un’usura precoce

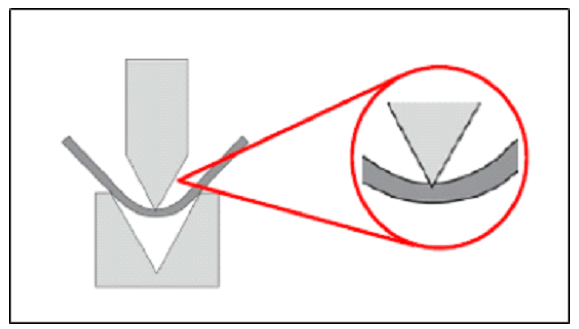

- se vi è una differenza eccessiva tra il raggio della punta del punzone e lo spessore della lamiera (o il raggio interno della piega, a sua volta determinato dalla larghezza matrice)
In questi casi l’eccessiva pressione applicata alla punta troppo piccola in rapporto allo spessore ne causa l’usura precoce. Inoltre tale situazione può aumentare il rischio di penetrazione della lamiera.
Vuoi evitare danneggiamenti ai punzoni?
Scegli sempre utensili top quality, alto resistenziali e adatti a ogni tipo di lavorazione. Investire su press brake tools di qualità significa avere strumenti in grado di sopportare i carichi necessari della piegatura, resistere alla ripetizione ciclica delle lavorazioni e alle abrasioni dovute allo scorrimento della lamiera.
